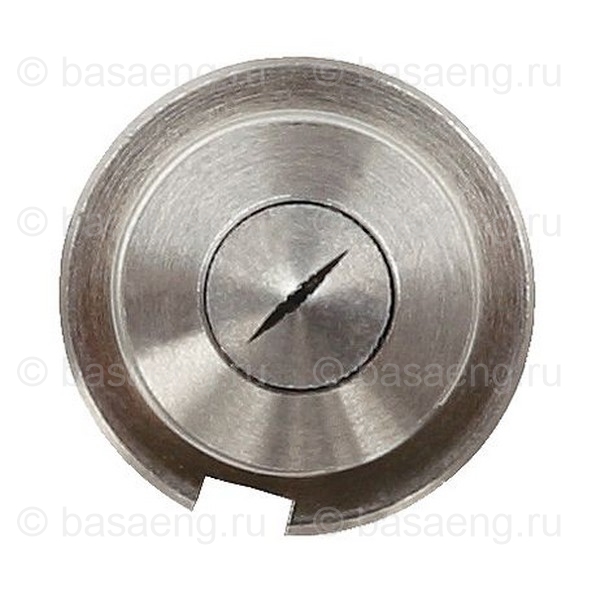

Сопло Binks для AAA-пистолетов (Flat Tip / Fine Finish)

Сопло Binks Flat Tip (Air Assist Airless) — сменное сопло для пистолетов AAA-серии (Air Assist Airless). Серия 114-XXYY покрывает основные комбинации диаметра отверстия (orifice) и ширины факела распыления (spray pattern width). Спецификация по каталогу «ABC’s of Spray Finishing 1-239» (page 58, Table 1).

Применение

• Air Assist Airless (AAA) пистолеты Binks
• Производственная окраска и индустриальное распыление
• Подбор сопла по типу материала и геометрии работы

Расшифровка артикула 114-XXYY

• XX — размер отверстия (orifice) в .001 inch × 100: 007=0.18 мм, 009=0.23 мм, 011=0.28 мм, 013=0.33 мм, 015=0.38 мм, 017=0.43 мм, 019=0.48 мм
• YY — верхняя граница ширины факела в дюймах: 02=0–2" (0–50 мм), 04=2–4" (50–100 мм), 06=4–6" (100–150 мм), 08=6–8" (150–200 мм), 10=8–10" (200–250 мм), 12=10–12" (250–300 мм), 14=12–14" (300–350 мм), 16=14–16" (350–400 мм), 18=16–18" (400–450 мм)

Подбор сопла

Также Fine Finish

В мастер включён один Fine Finish tip 9-1111-F (RS-1111-F) — orifice 0,28 мм, ширина факела ≈280 мм (11 дюймов). Spec по Trophy AA 1600 Manual (form 77-3130) page 20.

Подбор по типу работы

• Малый orifice (0,18–0,28 мм) — финишные покрытия, лак, тонкие материалы
• Средний (0,33–0,38 мм) — универсал для авторемонта и индустрии
• Большой (0,43–0,48 мм) — вязкие ЛКМ, эпоксидные, антикоррозионные системы
• Узкий факел (50–150 мм) — точечный ремонт, малые детали
• Широкий факел (250–400 мм) — крупные поверхности, кузовные панели

Источник

Спецификация: ABC’s of Spray Finishing form 1-239, page 58 (Table 1: Different .015 Fluid Tip Sizes — расшифровка структуры артикулов 114-XXYY).
